সম্পূর্ণ হাইড্রোলিক ড্রাইভিং ড্রিলিং সরঞ্জাম এসডিসি -2A ডায়মন্ড বিট ড্রিলিং মোবাইল ড্রিলিং রিগ জন্য ব্যবহৃত

মোবাইল ড্রিলিং রিগ সম্পূর্ণ হাইড্রোলিক ড্রাইভিং ড্রিলিং সরঞ্জাম এসডিসি -2A ডায়মন্ড বিট ড্রিলিং জন্য ব্যবহৃত

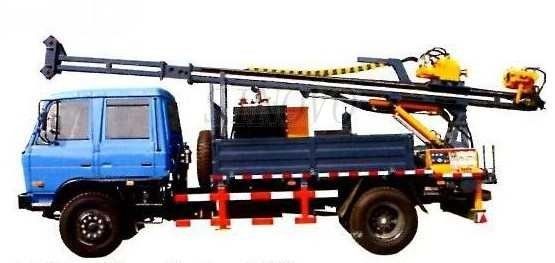

এসডিসি -2 এ মোবাইল ড্রিল

এসডিসি ২ এ মোবাইল ড্রিল EQ1141NBJ ডিজেল ট্রাকের ক্লাসিক এ ইনস্টল করা একটি সম্পূর্ণ হাইড্রোলিক ড্রাইভিং ড্রিলিং সরঞ্জাম।

1. অ্যাপ্লিকেশন পরিসীমা
এটি হীরা হীট বিট তুরপুন এবং কঠিন বিছানার কার্বাইড বিট ড্রিলিংয়ের জন্য ব্যবহৃত হয়। এটি তুরপুন এবং বেস বা গাদা গর্ত তুরপুন এবং ছোট জল ভাল তুরপুন অন্বেষণে ব্যবহার করা যেতে পারে।
2. প্রধান বৈশিষ্ট্য
(1) ঘূর্ণন ইউনিট (জলবাহী ড্রাইভ হেড) আন্তর্জাতিক উন্নত কৌশল গৃহীত। এটি দ্বৈত জলবাহী মোটর দ্বারা চালিত এবং যান্ত্রিক শৈলী দ্বারা পরিবর্তন গতি।
(2) ঘূর্ণন ইউনিটটি আরও কঠোরতা, স্পষ্টভাবে সংক্রমণ এবং গভীর তুরপুনে আরও বেশি সুবিধার সাথে চলছে।
(3) খাওয়ানো এবং উত্তোলন পদ্ধতি চেইন চালানোর জন্য একক হাইড্রোলিক সিলিন্ডার ব্যবহার করে। এটা দীর্ঘ দূরত্ব অক্ষর আছে। এটা দীর্ঘ শিলা কোর তুরপুন প্রক্রিয়া সহজ।
(4) রিগ উচ্চ উত্তোলন গতি আছে, এটি সহায়ক সময় হ্রাস এবং রিগ এর দক্ষতা উন্নত করতে পারে।
(5) মস্তিষ্কে V স্টাইলের কক্ষপথটি উচ্চ জলবাহী মাথা এবং মাথার মধ্যে যথেষ্ট শক্ততা নিশ্চিত করতে পারে এবং উচ্চ ঘূর্ণন গতিতে স্থিতিশীলতা দেয়।
(6) জলবাহী ড্রাইভিং মাথা ড্রিলিং গর্ত দূরে সরাতে পারেন।
(7) রিগ ক্ল্যাম্প মেশিন সিস্টেম এবং unscrew মেশিন সিস্টেম আছে, তাই এটি শিলা কোর তুরপুন জন্য সুবিধাজনক আনা।
(8) জলবাহী সিস্টেম ফ্রান্স কৌশল গৃহীত; জলবাহী সিস্টেম উচ্চ নির্ভরযোগ্যতা আছে।
(9) কাদা পাম্প জলবাহী ভালভ দ্বারা নিয়ন্ত্রণ। হ্যান্ডেল সব ধরনের নিয়ন্ত্রণ সেট এ মনোনিবেশ করা হয়, তাই ড্রিলিং গর্ত নীচে ঘটনাটি সমাধানের সুবিধাজনক।
3. প্রযুক্তিগত উল্লেখ
(1) মডেল গাড়ী লোড হাইড্রোলিক ড্রাইভিং ঘূর্ণন হেড রিগ
(2) বেসিক পরামিতি
(এ) প্রকৌশল ভূতত্ত্ব তদন্ত এবং জল ভাল তুরপুন তুরপুন ক্ষমতা
হোল φ300mm 200 মি
হোল φ219 মিমি 300 মি
হল φ130mm 400 মি
রব ধরনের φ50, φ60, φ73mm
(বি) ওয়্যারলাইন hoists সঙ্গে হীরা বিট তুরপুন জন্য ব্যবহৃত
গভীর রব ব্যাস ড্রিলিং
Φ56 (বিQ) 1000 মি
Φ71 (এনকিউ) 600 মি
Φ89 (মুখ্য) 300 মি
তুরপুন কোণ 60 ° ~ 90 °
সামগ্রিক মাত্রা (এল * ওয়া * এইচ)
আন্দোলন 8880 * 2464 * 3680mm
কাজ 8200 * 2464 * 9000 মিমি
মোট ওজন 12400 কেজি
(3) ঘূর্ণন ইউনিট (6k-490 জলবাহী মোটর নির্বাচন করুন)
ঘূর্ণন গতি (rpm) সর্বোচ্চ টর্ক (এনএম)
44 (61) 7800
87 3714
14২ (198) ২400
284 1150
(4) হাইড্রোলিক ড্রাইভিং হেড ফিডিং দূরত্ব 4200 মিমি
(5) হাইড্রোলিক ড্রাইভিং হেড ফিডিং সিস্টেম
শিকল ড্রাইভিং একক জলবাহী সিলিন্ডার টাইপ করুন
উদ্ধরণ শক্তি 78KN
খাওয়ানো শক্তি 38KN
লিফটিং গতি 0-4 মি / মিনিট
দ্রুত লিফট গতি 45 মি / মিনিট
খাওয়ানো গতি 0-6 মি / মিনিট
দ্রুত খাওয়ানোর গতি 64 মি / মি
(6) মাস্টার স্থানচ্যুতি সিস্টেম
দূরত্ব 1000 মিমি
শক্তি 100KN উদ্ধরণ
70KN ফিডিং বল
(7) ক্ল্যাম্প মেশিন সিস্টেম
রং 50-200 মিমি
জোর 120KN
(8) unscrews মেশিন সিস্টেম
টর্ক 8000 এনএম
(9) মুখ্য Winch
একা দড়ি বল 50KN
গতি 38 মি / মিনিট
(10) মাধ্যমিক winch (গ্রহগত hoisting গৃহীত, অপারেটিং প্রভাবিত করে তোলে)
একক দড়ি বল 30KN
গতি 30, 60 মি / মি
(11) কাদা পাম্প
মডেল তিন সিলিন্ডার পিস্টন শৈলী পাম্প reciprocating
টাইপ BW-450/5
ভলিউম 450,340,240,172L / মিনিট
চাপ 2.0 3.0 4.0 5.0 এমপিএ
(12) ইঞ্জিন ডিজেল ইঞ্জিন
মডেল 6 বিটিএ 5.9-সি 180
শক্তি 132KW / 2200rpm

4. ঐচ্ছিক ডিভাইস প্রযুক্তিগত উল্লেখ
(1) ঘূর্ণন ইউনিট (A2F160 জলবাহী মোটর নির্বাচন করুন)
ঘূর্ণন গতি (rpm) সর্বোচ্চ টর্ক (এনএম)
140 (216) 3200
280 (400) 954
450 (700) 1538
900 500
(2) মাধ্যমিক winch (wireline hoists প্রদান করে)
একক দড়ি বল 10KN
গতি 205 মি / মিনিট
(3) কাদা পাম্প
মডেল তিন সিলিন্ডার পিস্টন শৈলী পাম্প reciprocating
টাইপ BW-250A
ভলিউম 250 145 90 52 L / মি
চাপ 2.5 4.5 6 এমপিএ
